Калибровка фотополимерного принтера — это первое, с чего должен начинать каждый владелец 3D-принтера. Без правильной настройки даже дорогая модель вроде Elegoo Saturn 3 Ultra будет печатать брак.
В этой статье я покажу универсальный алгоритм, который подходит для большинства современных LCD/MSLA-принтеров. Все шаги проверены на практике и помогут вам избежать испорченной смолы и потраченных нервов.
Шаг 1. Механическая калибровка фотополимерного принтера

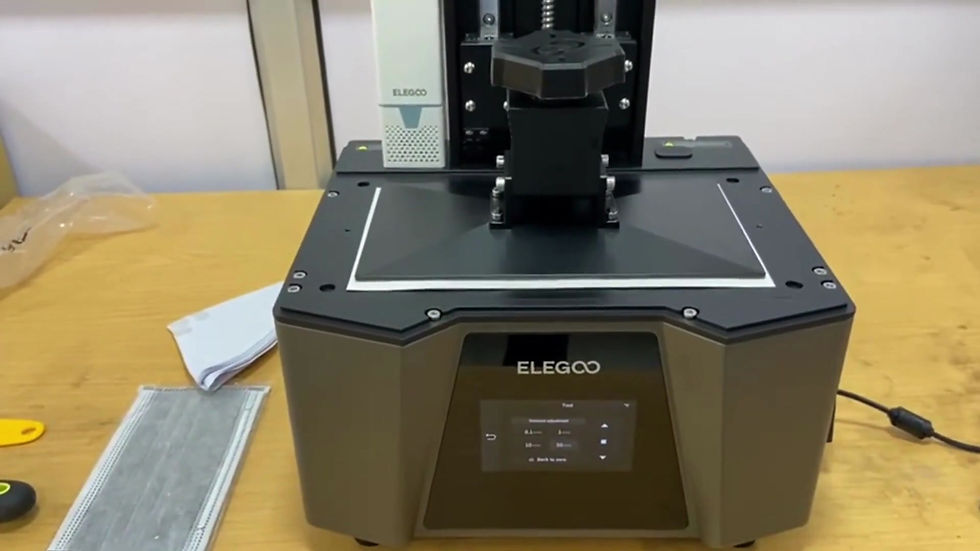

Это основа основ. Неважно, какой у вас принтер — Anycubic с одним винтом или Saturn 3 Ultra с четырьмя точками крепления — платформа должна стоять строго параллельно экрану.
Универсальная инструкция
- Ослабьте винты фиксации печатной платформы. Стол должен болтаться свободно.

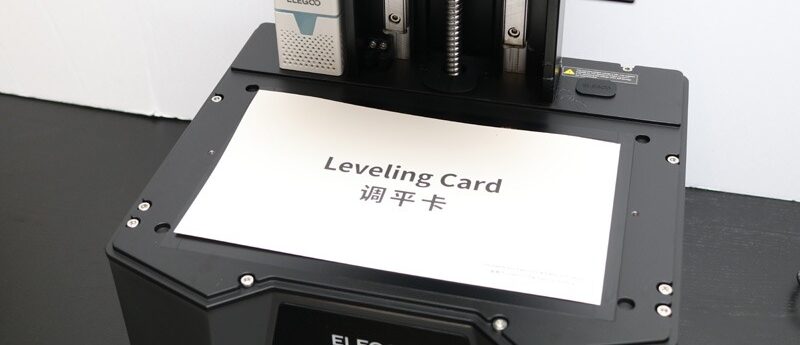

- Положите на выключенный LCD-экран лист обычной офисной бумаги.
- Через меню принтера запустите команду «Домой».
- Когда платформа прижмет бумагу, затягивайте винты крест-накрест. На примере Saturn 3 Ultra это особенно заметно, но даже на моделях с одной гайкой важно придерживать платформу рукой.
- Добейтесь усилия, при котором бумага вытаскивается с ощутимым трением, но не рвется.
- Установите текущее положение как Z=0.
После этого механическая калибровка фотополимерного принтера завершена.
Шаг 2. Калибровка фотополимерного принтера по экспозиции
Смола затвердевает под воздействием ультрафиолета. Если света мало — модель расслоится. Если много — мелкие детали заплывут. Здесь выполняется тонкая калибровка фотополимерного принтера под конкретную смолу.
Алгоритм действий

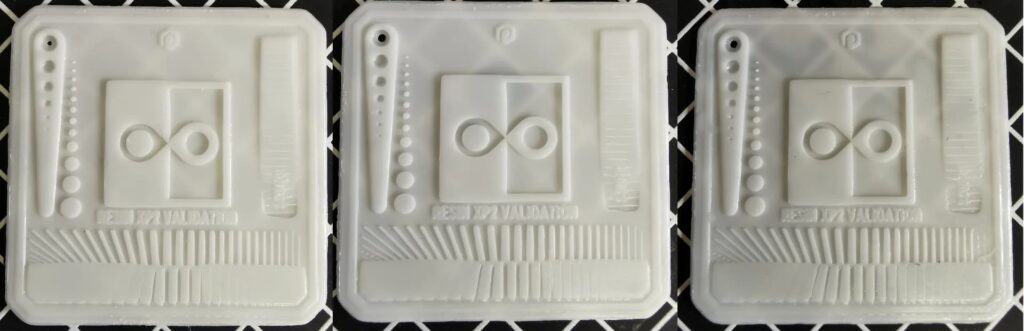

- Скачайте универсальный калибровочный тест: XP2 Validation Matrix или Cones of Calibration.
- Загрузите его в слайсер. Для примера возьмем стандартный слой 0.05 мм.
- Стартовые настройки:
- Старые принтеры (RGB экран): 6-8 секунд.
- Современные принтеры (Mono экран): 2-3 секунды.
- Saturn 3 Ultra: 1.8-2.5 секунды.
- Напечатайте тест.
Как читать результат
- Недосвет: Тонкие элементы отсутствуют, текст не пропечатался, поддержки рвутся.
- Пересвет: Отверстия меньше проектных, углы скруглились, рельеф мыльный.
- Идеал: Количество штырьков совпадает с эталоном, текст читается четко.
Меняйте время засветки с шагом 0.2-0.3 секунды до идеала.
Шаг 3. Калибровка фотополимерного принтера для нижних слоев
Эффект «слоновьей ноги» — когда первые 1-2 мм модели шире чем нужно — бич новичков. Это происходит из-за слишком долгой засветки нижних слоев.
Как исправить
- Уменьшите время засветки нижних слоев. Заводские 30-35 секунд избыточны. Попробуйте 20-25 секунд.
- Увеличьте параметр «Время ожидания перед печатью» для нижних слоев до 2-4 секунд.
Шаг 4. Внешние факторы при калибровке фотополимерного принтера
- Температура: Смола любит 25-30°C. При 18°C она становится вязкой и отрывается от стола.
- Чистота экрана: Пылинка между экраном и пленкой создает точку давления и ломает матрицу.
Заключение
Потратив 20 минут на правильную калибровку фотополимерного принтера, вы обеспечите себе недели стабильной печати. Будь то Saturn 3 Ultra или Photon Mono — логика настройки едина, отличается только цифра в слайсере. Кстати, если вы уже освоили азы и хотите углубиться в тему, в разделе «Руководства по 3D-печати» есть подробные статьи по выбору смол, настройке слайсеров и постобработке моделей.
Часто задаваемые вопросы
Нужно ли делать калибровку после каждой печати?
Нет. Механическую калибровку делают один раз при установке принтера. Калибровку экспозиции — только при смене смолы.
Почему модель отрывается от стола при правильной калибровке?
Проверьте температуру в помещении и состояние FEP-пленки. Холодная смола и затертая пленка — главные враги адгезии.
Бумага вытаскивается слишком легко или туго. Что делать?
Ослабьте винты, чуть поднимите или опустите платформу вручную через меню и повторите затяжку крест-накрест.
